无锡中企工业气动教您旋转气缸如何选型

2021-06-25
阅读: 1271
发布者: 无锡中企工业自动化科技有限公司

一,什么是旋转气缸

旋转气缸又称摆动气缸,区别于普通直行程气缸,旋转气缸的工作特点是输出扭力,从而带动工件运动。所以旋转气缸的常用工况是物体的转位、翻转、分类、夹紧,

二、旋转气缸的种类有哪些?

旋转气缸可以分为两大类-有限角度旋转、无限角度旋转,分别适用于不同的行业与设备。今天我们将以有限角度旋转气缸为侧重点讲解。

三、旋转气缸的原理

有限角度旋转气缸基本为齿轮齿条运动,另有一种叶片式摆动气缸,为叶片驱动。

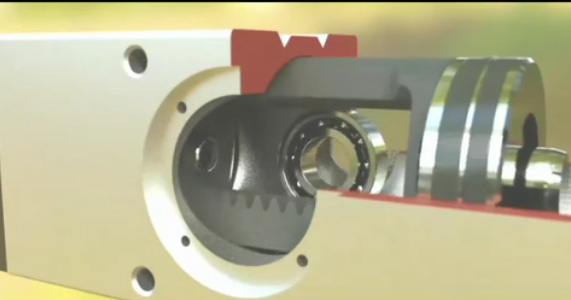

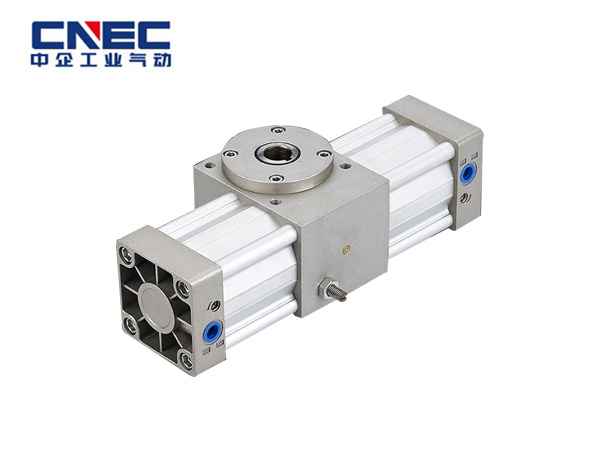

齿轮齿条的原理为通过直行程的运动带动齿轮咬合,从而旋转。

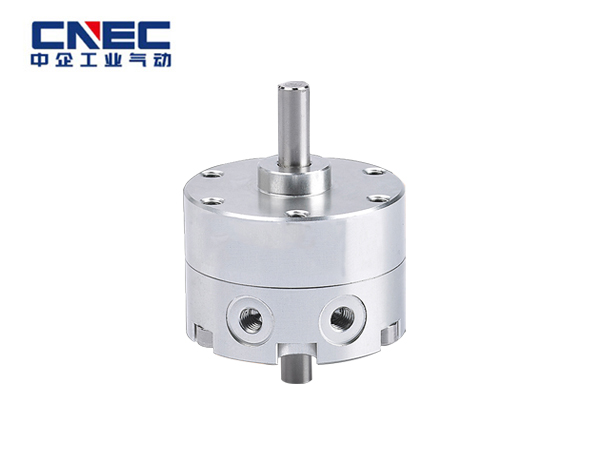

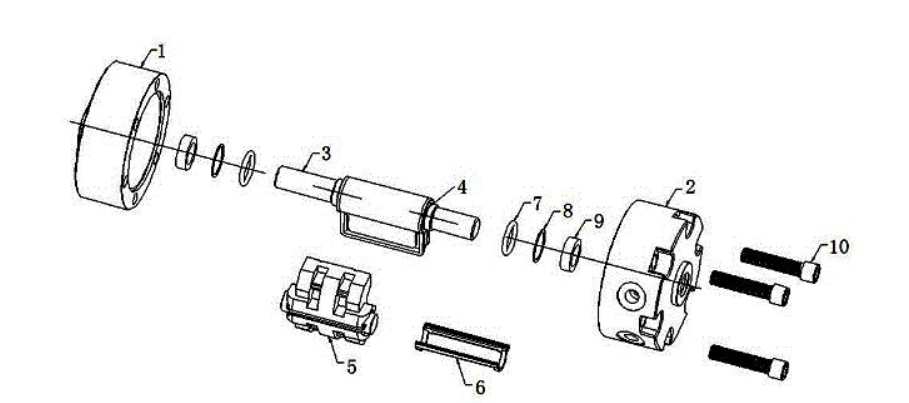

叶片式摆动气缸,内部通过扇叶进气后旋转。

三、有限角度旋转气缸

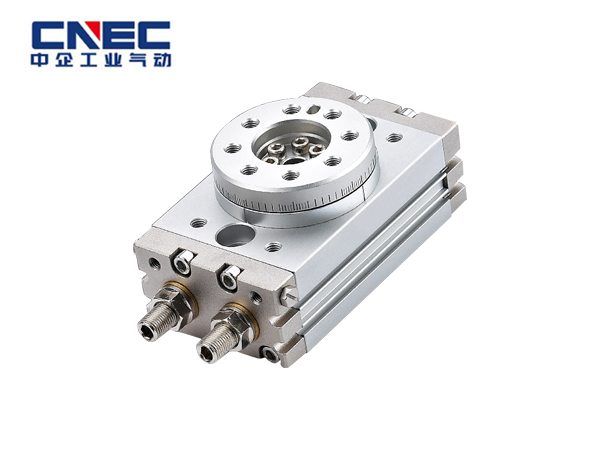

如图,是目前市面上较为流行的MSQB/HRQ旋转气缸。

此款气缸输出稳定,安装方便。因为使用齿轮齿条结构,所以运转平稳,目前大多数旋转气缸基本使用齿轮齿条结构。双气室结构,能实现双倍出力。

其运动模式为内部齿轮齿条运动带动工作台(分度盘)运动,旋转角度0°-190°可调节。可在外部添加液压缓冲器,减少因力矩过大而产生的冲击力。
目前有限旋转角度的气缸型号MSQB、CRA1、CRB2BW、MRHQ等

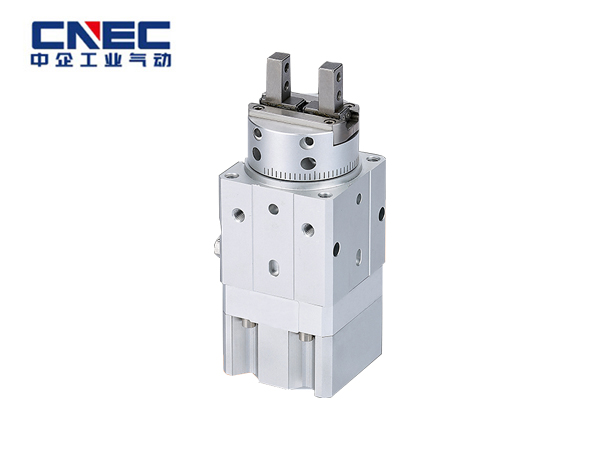

四、无限旋转气缸

无限旋转旗杆原理基本类似于叶片式旋转气缸。只不过内部无定子。旋转速度可调,运用领域如包装、纺织等。本次新冠疫苗的包装就要无限旋转夹持气缸的功劳哦

五、技术支持

如您有技术方面的疑问可以进入无锡中企工业气动的官网联系我们哦!或者拨打15967137853张工
